實驗室廢氣風量設計參數
2023 . 11 . 22
一、實驗室通風裝置：
- 萬向抽氣罩是進行局部通風的首選：安裝簡單、定位靈活，通風性能良好，能有效保護實驗室工作人員的人身安全；
- 原子吸收罩主要適用于各類大型精密儀器，要求定位安裝，有設定的通風性能參數，也是整體實驗室規劃中必須考慮的因素之一；
- 排氣罩主要適用于化學實驗室，在解決這類實驗室的整體通風要求中，它是必不可少的裝備之一。
- 實驗室主要采用的風機主要有軸流風機（斜流風機、管道風機）、離心風機。軸流風機適用于風壓小、適用于管路短的通風系統（一般10米以內，否則易造成抽不動）；離心風機適用于管路長的通風系統（一般10m以外，否則易造成噪音大）。風機的材質：一般分為玻璃鋼、PP、PVC、鐵皮等，其中玻璃鋼較多。風機的型號的選擇，是根據風量和風壓來選擇的。
二、風量設計計算
風量的計算方法：根據面風速來確定排風量（面風速的一般取值為：0.3~0.5 m3/h）計算公式：G=S×V×h×μ =L×H×3600×μ，其中G：排風量，S：操作窗開啟面積，V：面風速，h: 時間（1小時），L: 通風柜長度，H: 操作窗開啟高度，μ: 安全系數（1.1~1.2）
例：1200L的通風柜其排風量計算如下：G：1.2×0.75/2×0.8×3600×1.2=1555 m3/h
經驗值：1200L的通風柜排風量一般為1500 m3/h
1500L的通風柜排風量一般為1800 m3/h
1800L的通風柜排風量一般為2000 m3/h
注：中央臺上用排風罩排風量的計算方法同通風柜排風量的計算方法原子吸收罩排風量的計算方法：根據罩口風速來確定排風量（罩口風速的一般取值：1~2 m3/h）
計算公式：G=πR2×V×3600×μ其中，G:排風量，R:罩口半徑，V:罩口風速，μ:安全系數（1.1~1.2）
經驗值：
一般情況下原子吸收罩的排風量在500~600 m3/h
整體通風的排風量計算方法計算公式：G=V×n×h=L×W×H×n×h其中，G:排風量，V:房間體積，n:換氣次數 （一般取8~12次），h:時間（1小時）換氣次數參考值
 |
|---|
- 風壓的計算管線沿程阻力約5Pa/米，彎頭阻力為10~30 Pa/個，三通阻力為30~50 Pa/個。
注：所有阻力之和乘以安全系數（1.1~1.2）即為風壓值。 - 通風管線風量的計算注：一般情況下國家標準的風管風速取值范圍為V=6~8m/s （公司計算標準的風管風速取值范圍為V=8~12m/s）
計算公式：G=S×V×3600=πR2×V×3600→R=[G/（π×V×3600）]?其中，G : 排風量（根據上述計算得出），R：風管半徑，V：風管風速

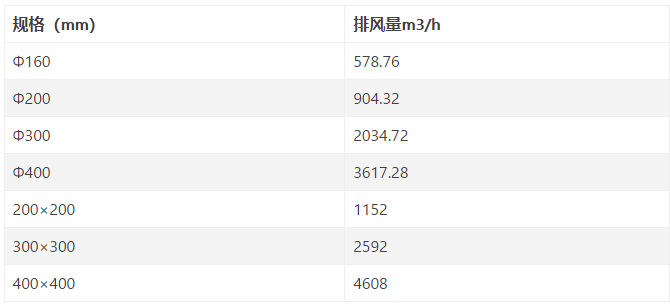

注：矩形風管的尺寸有如下幾種固定尺寸：120、150、200、250、300、400、500、630、800、1000、1200、1400、1600、1800，（如需由圓形管變?yōu)榫匦喂埽O(shè)計原則是面積相等） - 部分通風管線的風量計算參考值類型
